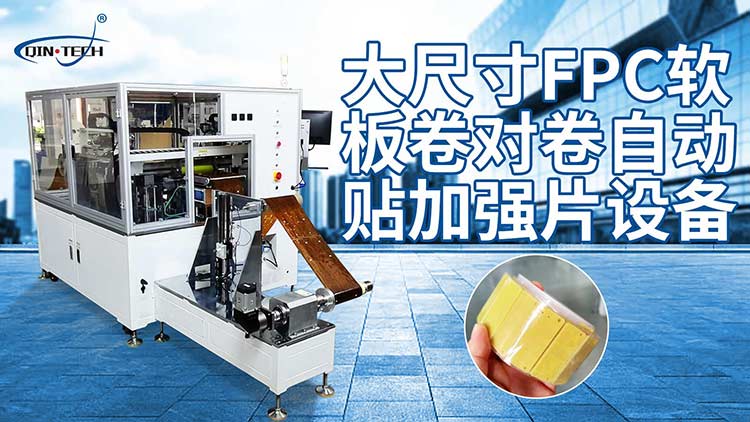

秦泰盛非標定制設備卷對卷輔料自動貼裝機ATM-R250
- 產品名稱：秦泰盛非標定制設備卷對卷輔料自動貼裝機ATM-R250
- 產品分類：其他智能化設備
- 瀏覽次數：138次
- 更新時間：2022/9/27 17:04:16
- 咨詢熱線：133-6065-4218
秦泰盛非標定制設備卷對卷輔料自動貼裝機ATM-R250簡介：
1.高速、高精度、高效率三大亮點
2.FPC卷料上料、貼補強片、成品卷料收料
3.卷對卷上下料可以大大提升生產效率高效產出、節省人力、提升產品良率
4.設備設置有上下兩組共三套視覺系統用于FPC和絕緣片的補償，采用大理石平臺+直線電機+光柵+高精度相機對位實現高精度貼附確保高精度貼裝
5.自主開發軟件系統、視覺系統性能可靠穩定性高，軟件界面布局清洗、操作簡單、友好的人機交互界面，極大提升人工作業的便利性
6.設備有保壓機構可以更好的將補強片和FPC粘牢，確保粘貼的可靠性。
秦泰盛非標定制設備卷對卷輔料自動貼裝機ATM-R250技術參數
|
項目 |
名稱 |
規格 |
|
1 |
設備型號 |
ATM-R250 |
|
2 |
設備貼裝精度 |
±0.05mm |
|
3 |
生產節拍 |
2.5 S/PCS |
|
4 |
輔料尺寸mm |
Min：5mm*5mm Max：30mm*50mm |
|
5 |
FEEDER(供料寬度）寬度 |
≤75mm |
|
6 |
FEEDER(供料器）數量 |
2把 |
|
7 |
吸嘴數量 |
2個 |
|
8 |
視覺 |
三套CCD |
|
9 |
適用FPC寬度 |
Max:250mm |
|
10 |
FPC貼裝平臺 |
帶加熱 |
|
11 |
XY有效貼裝行程 |
MAX：250*500mm |
|
12 |
補強片強度 |
帶保壓功能確保不會掉料 |
|
13 |
貼裝良率 |
＞99.5% |
